Precision Plate Leveler: Slik fungerer det, nøkkelspesifikasjoner og utvalgsveiledning

Hva gjør en Plate Leveler "Presisjon"?

En standard utjevningsrulle retter metall ved å føre det gjennom et sett med forskjøvede ruller - effektiv for generell flathet, men ikke bygget for stramme toleranser. A presisjonsplateutjevner går flere skritt videre. Den påfører kontrollerte, vekslende bøyekrefter over hele platens bredde og lengde, og reduserer gradvis gjenværende spenning til materialet kommer ut i en genuint flat tilstand - ikke bare visuelt flatt, men dimensjonsstabilt.

Skillet er viktig fordi nedstrømsprosesser er uforsonlige. Laserskjæring, CNC-fresing og presisjonsstempling avhenger alle av en plate som forblir flat etter at den forlater nivelleren. En maskin som bare tilnærmer seg flathet under bearbeiding - men frigjør lagret spenning når materialet kuttes eller sveises - skaper sammensetningsproblemer på produksjonsgulvet. For en bredere titt på hvordan nivelleringsmaskiner er klassifisert og hva de gjør, se denne komplett guide til nivelleringsmaskiner og hvordan de fungerer .

Bransjeplanhetsstandarder - oftest ASTM A6 for karbonstål og ASTM A480 for rustfritt - definerer hvor mye avvik fra et flatt plan som er tillatt over en gitt lengde. Presisjonsnivellere er konstruert for å konsekvent møte eller overgå disse toleransene, og ofte oppnå resultater strammere enn hva mølleprodusert plate kan garantere. For bakgrunn om hva disse toleransene betyr i praksis, denne sammenbruddet av standarder for flathet i stål og utjevningsmetoder tilbyr et nyttig referansepunkt.

Vanlige platedeformasjoner som driver behovet for presisjonsnivellering

Metallplate kommer sjelden helt flat. Deformasjonen som introduseres under rulling, varmebehandling, laserskjæring eller til og med transport er en strukturell realitet - og hver type krever en annen utjevningsrespons.

• Kantbølge — Kantene på platen er lengre enn midten, og skaper en bølget omkrets. Vanlig i bredt kveilbehandlet materiale hvor kantspenningen var ujevnt fordelt.
• Senterspenne — Den motsatte tilstanden: senteret er lengre enn kantene, noe som får platen til å kuple eller boble. Ses ofte etter varmvalsing eller flammeskjæring.
• Langsgående bue — Platen buer seg langs lengden, som en svak bue fra ende til ende. Restbelastning fra bråkjøling eller ujevn avkjøling er den vanlige årsaken.
• Armbrøst — Krumning som går over platens bredde i stedet for lengden. Ofte knyttet til asymmetrisk valsing eller gløding.
• Vri — En torsjonsdeformasjon der diagonale hjørner av platen løftes av en flat referanseflate. En av de vanskeligste formene for forvrengning å korrigere.

Laserskjæring og plasmaskjæring introduserer sin egen deformasjon - lokalisert varme fordreier området rundt kuttebanen, og frigjør spenninger som ble låst under rulling. Dette er grunnen til at det ofte kreves presisjonsnivellering både før og etter kutteoperasjoner. For en strukturert oversikt over metodene som brukes for å adressere hver type deformasjon, se denne full nedbryting av plateavrettingsmetoder . Du kan også utforske det bredere temaet flathetstoleransestandarder for platemetall for å forstå hvor benchmarkene kommer fra.

Nøkkel tekniske spesifikasjoner å evaluere

Å sammenligne presisjonsplateutjevnere på pris alene er en snarvei til feil maskin. Spesifikasjonene nedenfor avgjør om en gitt nivellering faktisk kan levere flatheten prosessen krever.

• Rullediameter — Mindre valser påfører tettere bøyeradier, noe som er avgjørende for tynne eller høyfaste materialer. Større valser er bedre egnet til tykke plater der mindre valser vil bøye seg under belastning. Misforhold mellom valsediameter og platetykkelse er en av de vanligste årsakene til dårlige utjevningsresultater.
• Antall arbeidsruller — Flere ruller betyr flere vekslende bøyesykluser per pass, noe som gir finere avlastning uten overbøyning. Høypresisjonsapplikasjoner bruker vanligvis maskiner med 17 til 23 ruller eller mer.
• Nøyaktighet for kontroll av rullegap — Avstanden mellom øvre og nedre valser skal kunne justeres til brøkdeler av en millimeter og holdes konstant over hele arbeidsbredden. Maskiner med CNC-kontroll med lukket sløyfe og sanntidsposisjonstilbakemelding fra forskyvningssensorer opprettholder denne presisjonen pålitelig; manuelt justerte maskiner kan ikke.
• Konfigurasjon av sikkerhetskopivalsen — Presisjonsnivellere bruker tett anordnede støtteruller bak arbeidsrullene for å forhindre nedbøyning under belastning. Uten tilstrekkelig støttestøtte vil rullene selv bøye seg, og flathet over brede plater vil være inkonsekvent.
• Rullemateriale og hardhet — Arbeidsvalser laget av høyfast legert stål, herdet til HRc 58–63 og overflateslipt, opprettholder sin geometri over lange produksjonsserier. Mykere ruller slites ujevnt og introduserer flathetsvariasjoner over tid.
• Arbeidsbredde og maksimal platetykkelse — Disse definerer maskinens prosessområde og bør tilpasses både nåværende og forventede fremtidige krav, inkludert sikkerhetsmargin.

Hydrauliske vs. Servo-drevne presisjonsnivåere

To drivarkitekturer dominerer markedet for presisjonsnivellering. Å forstå hvordan de er forskjellige bidrar til å avklare hva som er riktig for et gitt produksjonsmiljø.

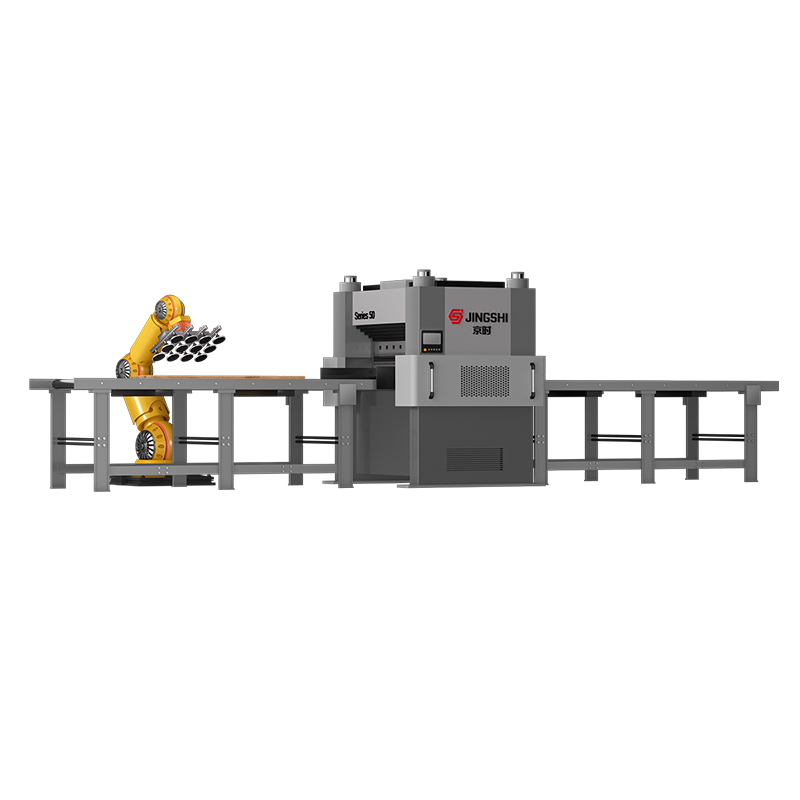

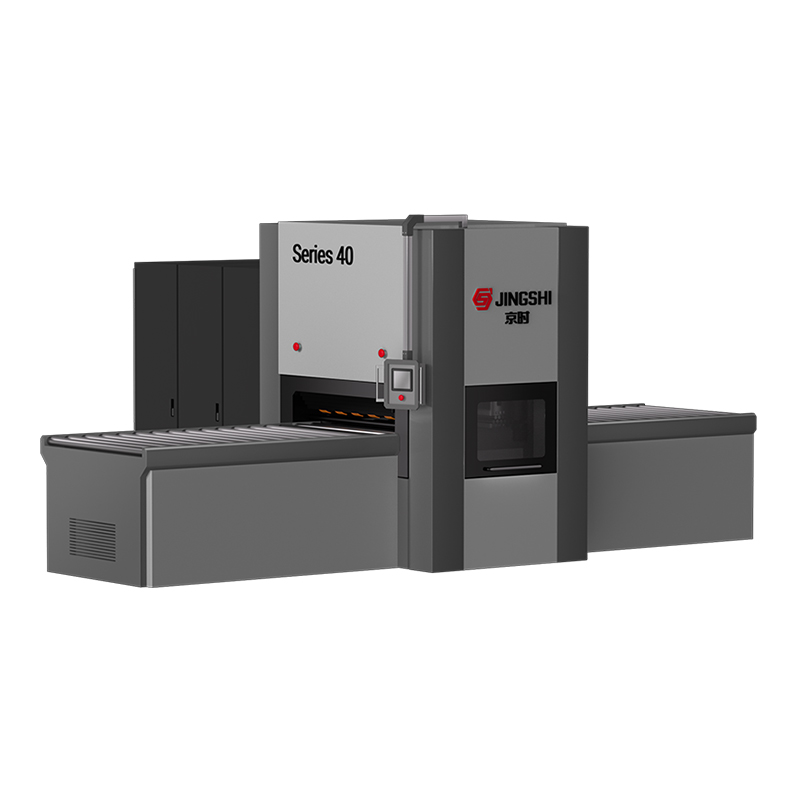

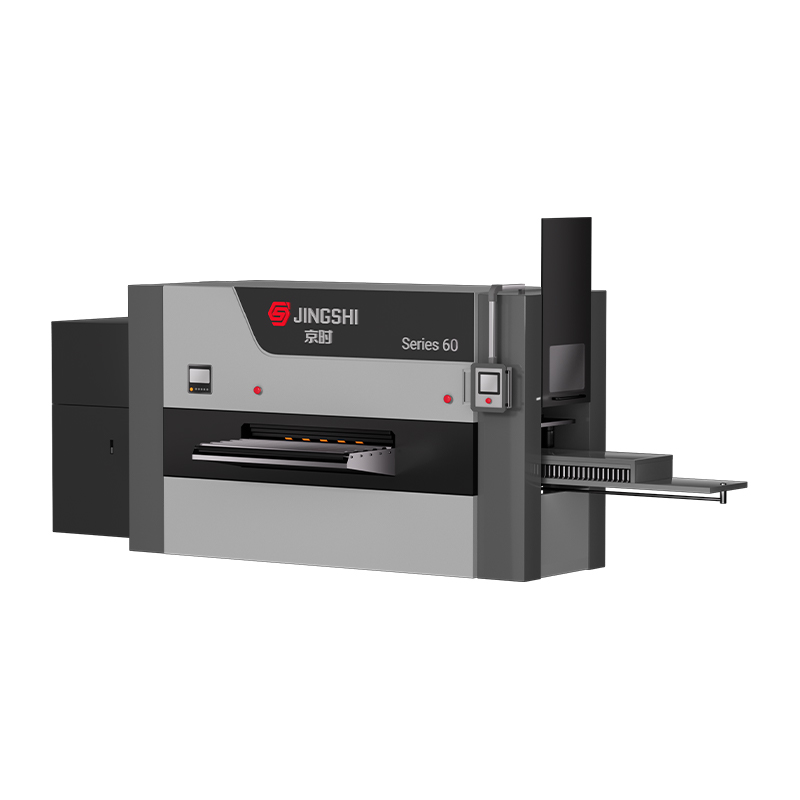

Hydrauliske systemer utmerker seg der rå utjevningskraft er hovedkravet – tykk strukturell plate i tunge fabrikasjons- eller skipsbyggingsmiljøer. Servodrevne systemer foretrekkes der produksjonsmiksen endres ofte, flathetstoleranser er strammere, eller hvor datasporbarhet for kvalitetssystemer er nødvendig. For en nærmere titt på hvordan intelligent hydraulisk nivelleringsteknologi utvikler seg, se denne artikkelen om tokjerneteknologiske gjennombrudd innen intelligent hydraulisk nivellering . Den fulle produktlinje for hydraulisk presisjonsnivelleringsmaskin dekker en rekke konfigurasjoner som passer til forskjellige platetykkelser og utgangskrav.

Material- og tykkelseskompatibilitet

Ikke alle presisjonsplateutjevnere håndterer alle materialer likt. Den elastiske gjenopprettingsadferden til et materiale - hvor mye det fjærer tilbake etter bøyning - påvirker direkte hvordan maskinen må settes opp, og om en gitt rullekonfigurasjon kan oppnå målplanhet.

• Karbonstål — Relativt forutsigbar tilbakeslagsatferd. Standard presisjonsnivellere håndterer hele tykkelsesområdet fra tynn plate til tung plate, med maskinvalg drevet primært av maksimal tykkelse og arbeidsbredde.
• Høyfast stål (HSLA, AR plate) — Høyere flytegrense betyr betydelig mer tilbakespring. Maskiner med tykkere valser og høyere kraft kreves. Forsøk på å nivellere høyfast plate på en maskin dimensjonert for bløtt stål vil resultere i ufullstendig korreksjon og potensiell rulleskade.
• Rustfritt stål — Arbeidsherder under utjevning, noe som endrer tilbakespring ettersom passet skrider frem. Austenittiske karakterer (304, 316) er håndterbare; dupleks- og martensittiske kvaliteter krever maskiner med høyere kraftkapasitet og finere spaltekontroll.
• Aluminium — Mykere og mer ripefølsom enn stål. Presisjonsnivellere for aluminium bruker vanligvis polerte rulleoverflater og kan inkludere dedikerte valsekonfigurasjoner for å unngå overflatemerking. Bredformat aluminiumsplate er vanlig i romfart og marine applikasjoner.
• Kobber og messing — Duktil, men utsatt for overflateskade fra aggressiv bøyning. Det kreves lavere nivelleringskrefter og nøye kontrollerte rullegap.

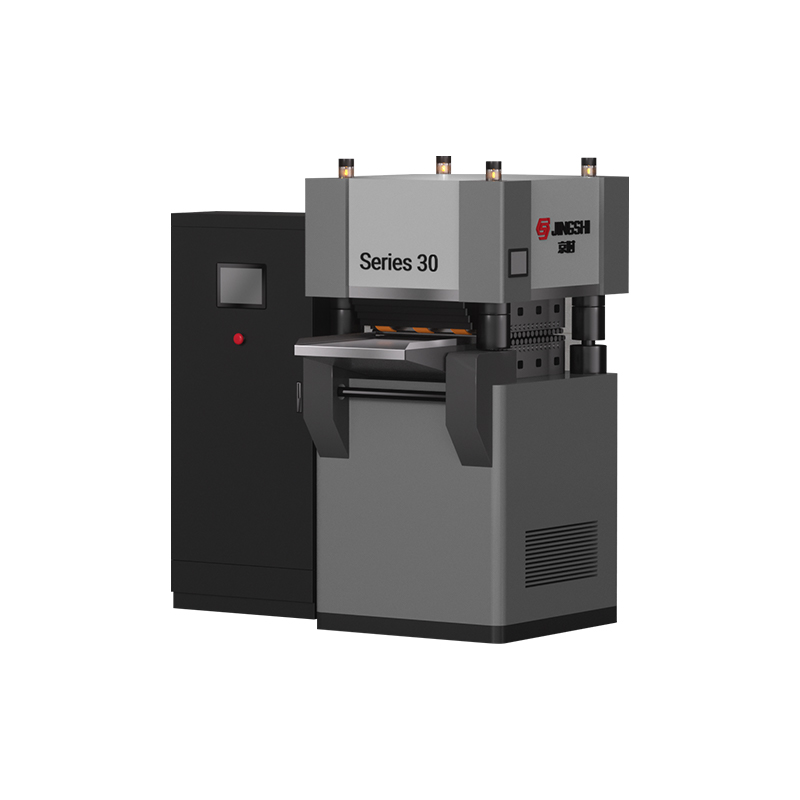

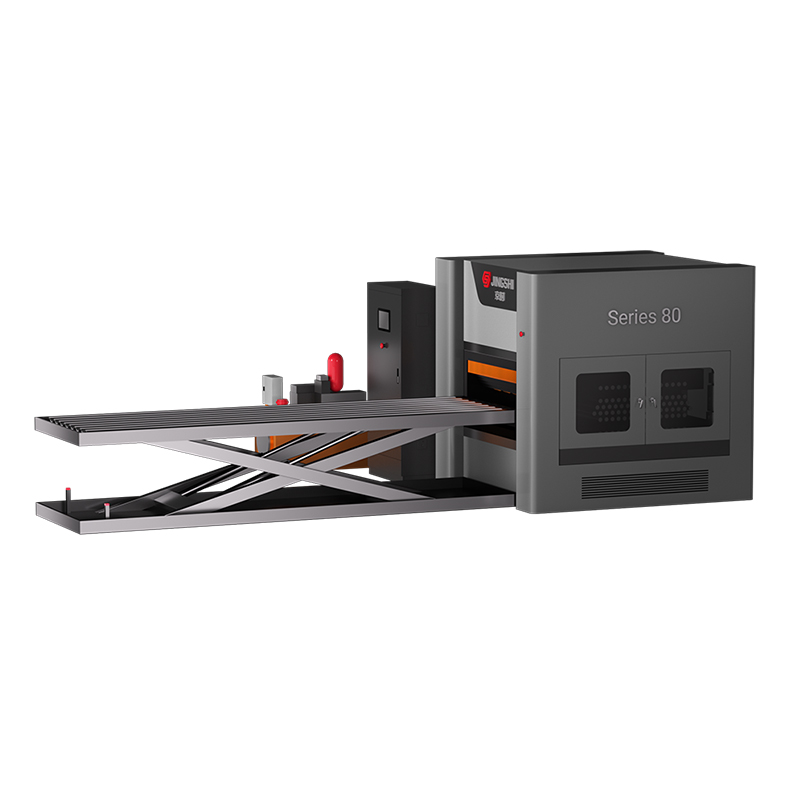

For tynnplateapplikasjoner ned til 0,3 mm kan en maskin som 30-serie tynnplate servo presisjonsnivelleringsmaskin gir den fine spaltekontrollen og valsekonfigurasjonen som trengs. For tunge plater opp til 80 mm og over 80-seriens kraftig ultrapresisjons utjevningsløsning er designet for kraftkravene og termisk stabilitet de tykkelsene krever.

Bransjeapplikasjoner der presisjon er viktigst

Presisjonsnivellering er ikke universelt nødvendig - men i visse bransjer er ikke flat plate et kosmetisk problem. Det er en prosesssvikt.

• Laser og plasmaskjæring — Plate som ikke er flat ved skjærehodet forårsaker inkonsekvent fokusavstand, noe som fører til kantbrenning, ufullstendige kutt og dimensjonsunøyaktigheter i ferdige deler. De fleste laserskjæreutstyr spesifiserer en flathetstoleranse for innkommende materiale som standard freseplate ikke konsekvent kan møte.
• Automotive stempling — Progressiv dyseverktøy opererer med ekstremt trange klaringer. Innkommende emner som avviker fra flate forårsaker matrisslitasje, delavvisning og nedetid for verktøyjustering.
• Luftfartskomponenter — Aluminium- og titanplater som brukes i strukturelle flyskrogkomponenter må oppfylle planhetsspesifikasjoner som er strammere enn generelle kommersielle toleranser med en størrelsesorden.
• Presisjonsform og verktøyfremstilling — Støpebunner og formplater er maskinert til stramme toleranser på alle flater. En skjev startplate sløser med bearbeidingstid og skaper termisk stress under varmebehandling.
• Elektroniske kabinetter og presisjonsplatefremstilling — Paneler som må flush-fit etter montering har ingen toleransemargin for bøying eller kantløft.
• Skipsbygging og tung strukturell fabrikasjon — Store konstruksjonsplater må oppfylle krav til planhet for nøyaktig montering under monteringssveising. Selv små avvik i storformatplater skaper kumulative innrettingsproblemer på tvers av en skrogseksjon eller strukturell ramme.

Hvordan velge riktig presisjonsplateavretting

En strukturert utvalgsprosess unngår de to vanligste feilene: å overspesifisere en maskin som overskrider det applikasjonen faktisk krever, eller å underspesifisere en som ikke konsekvent kan treffe målflatenhet under produksjonsforhold.

1. Definer platetykkelsesområdet ditt. Denne enkeltparameteren eliminerer de fleste alternativene umiddelbart. Spesifiser både minimums- og maksimumstykkelsen du trenger for å behandle, inkludert materialer du forventer å kjøre i løpet av de neste tre til fem årene, ikke bare dagens produksjonsmiks.
2. Identifiser materialene dine. List opp hver materialtype og karakter du vil nivå. Høyfaste eller arbeidsherdende legeringer krever maskiner med høyere kraftkapasitet og mer sofistikert spaltekontroll enn bløtt stål med samme tykkelse.
3. Sett flathetsmålet ditt. Oversett dine nedstrøms prosesskrav – laserskjæring, fresing, stempling – til en spesifikk planhetsspesifikasjon. Dette blir ytelsesstandarden maskinen må oppfylle, ikke en ambisjon.
4. Bestem arbeidsbredden. Tilpass den maksimale platebredden du behandler til maskinens arbeidsbredde, med tilstrekkelig margin slik at ytelsen fra kant til kant ikke går på bekostning.
5. Velg stasjonsarkitekturen. Hvis produksjonen din domineres av tykke strukturplater med jevne tykkelser, tilbyr hydrauliske systemer utmerket kraft og pålitelighet. Hvis du kjører en høyblandingsoperasjon med hyppige bytter på tvers av forskjellige tykkelser og materialer, reduserer servodrevne CNC-systemer oppsetttiden og forbedrer repeterbarheten.
6. Vurdere integreringskrav. Trenger nivelleren mates direkte inn i en automatisk skjære- eller blankingslinje? Krav til datalogging og fjerndiagnostikk? Disse definerer kontrollsystemspesifikasjonen.
7. Be om en utjevningsprøve. For applikasjoner med høy verdi, vil anerkjente produsenter kjøre prøveplate gjennom den foreslåtte maskinen og gi dokumenterte flathetsmålinger før kjøpsforpliktelse.

For ytterligere veiledning om hvordan du nærmer deg en maskinkonsultasjon og hvilken teknisk informasjon du skal forberede, se denne ressursen om hva du skal forberede når du konsulterer om nivelleringsmaskineri .
